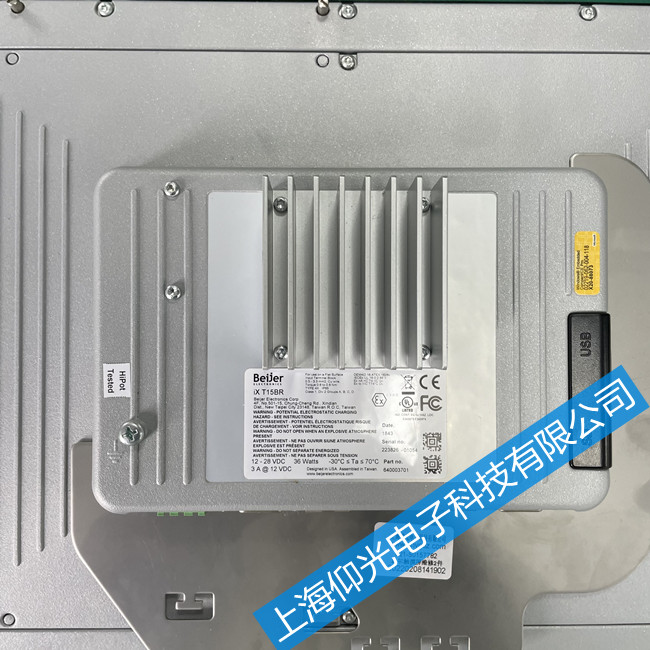

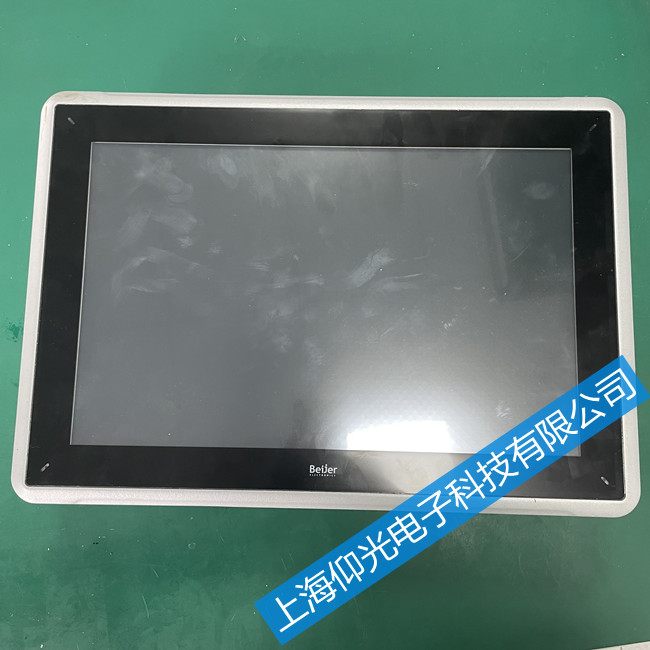

    Beijer北爾觸摸屏維修 iX T15BR無顯示故障維修方法

    發布者:ZY    來源:上海仰光電子     發布時間:2022-2-9

    Beijer北爾觸摸屏維修 iX T15BR無顯示故障維修方法

      Beijer北爾觸摸屏無顯示故障現象:Beijer北爾觸摸屏通電后主板蜂鳴器鳴響正常,但顯示屏無任何亮光檢修:8255顯示器電路板鳴響正常說明CPU工作正常,應該先查顯示屏的供電。一般機器的供電故障有問題這也是會導致觸摸屏無顯示故障的。Beijer北爾觸摸屏的主控板上有兩路電源接入顯示器,一路12V,一路5V,其中5V提供顯示器CPU和邏輯芯片的電壓,12V提供一個開關電源的輸入電壓,開關電源再輸出100V的直流電壓提供給驅動芯片來控制點亮像素點找到開關變壓器旁邊的開關管,整機通電后用萬用表測量柵極對源極電壓,只有明顯偏低,再用示波器測柵極對源極波形,沒有測到PWM脈沖波。順著柵極往前級找,發現PwM信號是從一個PWM芯片發出,經過一個100電阻接到開關管的柵極。沒有PWM信號,說明開關電源沒有正常起振這會導致電源起振故障還需要檢測一下芯片。

      Beijer北爾iX T15BR觸摸屏無顯示故障芯片維修方法:
    1.芯片的供電電源不正常;
    2.芯片的外圍元件有損壞導致不起振;

    3.芯片本身?yè)p壞

      Beijer北爾iX T15BR觸摸屏無顯示故障維修總結測芯片的供電腳第7腳對地電壓11.7V,是12V串聯一個二極管后得到,正常;在線測量芯片外圍的各電阻,發現有一個標稱2.2k的電阻在線測試讀數為9.6k,不用說該電阻已經損壞。這個故障曾經在維修一臺西門子觸摸屏?xí)r也碰到過,當時也是上電后觸摸屏無任何反應,當時上電后一看機器的故障我便想到要檢測電路板或是芯片。但是在現場工廠的工程師認為是線路的問題,一直在線路上來來回回的檢測不肯放棄。還是交給我來檢修在將芯片與電阻更換后機器恢復了正常的運行。我客戶這臺北爾觸摸屏在更換此電阻后整機上電試驗,顯示器屏幕已經有字符顯示,對比度及亮度指標正常,機器恢復正常的運行。
